Diseño de PCB de inversor de almacenamiento de energía de 48V-2KW (almacenamiento móvil)
-
Nombre del producto: Módulo de conducción PCB de almacenamiento de energía 48V-2KW (etapa delantera + etapa trasera + placa de potencia de conmutación suave bidireccional)
-
Industria de pertenencia: BMS
-
Chip principal: BAT32G139+LM393+TP2412-SR
-
Tipo de placa: Módulo de conducción de almacenamiento de energía
-
Campo de aplicación: Recopilación de datos
-
Número de capas: 2/2/2
-
Grosor de la placa: 2mm
-
Dimensiones: 60.95*42.85mm, 65.33*40.5mm, 296.8*178.5mm
-
Ancho y separación de líneas: 4/9mil, 4/6mil, 10/10mil
-
Número de componentes: 110pcs, 107pcs, 364pcs
-
Tipos de componentes: 38/38/130
- Tags:
| Nombre del producto: | 48V-2KW Módulo de controlador de inversor de almacenamiento PCB (etapa anterior + etapa posterior + placa de potencia de interruptor suave bidireccional) |
| Industria asociada: | BMS |
| Principales chips: | BAT32G139+LM393+TP2412-SR. |
| Tipo de placa: | Módulo de controlador de almacenamiento |
| Ámbito de aplicación: | Captura de datos |
| Número de pines: | |
| Número de capas: | 2/2/2 |
| Espesor de la placa: | 2mm |
| Dimensiones: | 60.95*42.85mm, 65.33*40.5mm, 296.8*178.5mm |
| Ancho y espacio de línea: | 4/9mil, 4/6mil, 10/10mil, |
| Cantidad de componentes: | 110pcs, 107pcs, 364pcs. |
| Tipos de componentes: | 38/38/130. |
| Dificultades de diseño: | Ninguna |

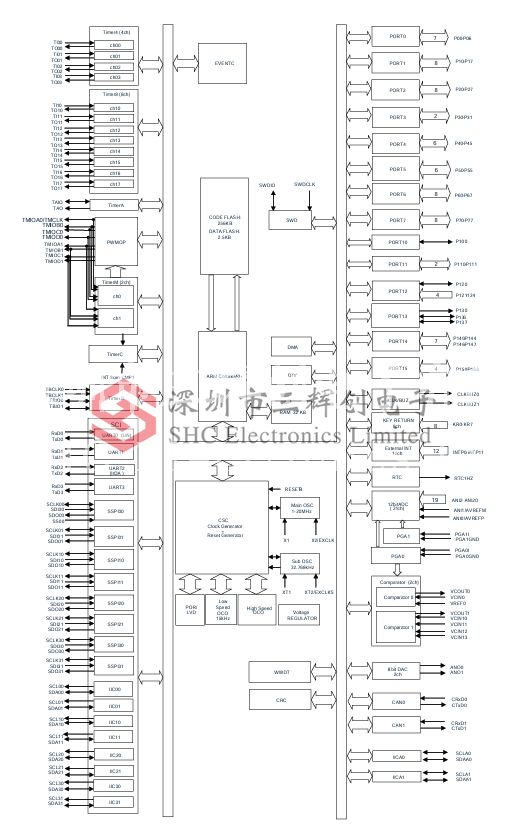

Diagrama funcional del chip:

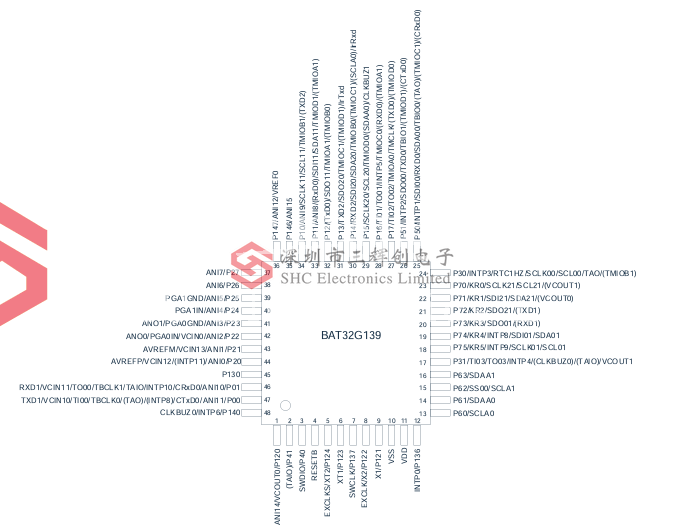

Definición de pines
Diseño del esquema

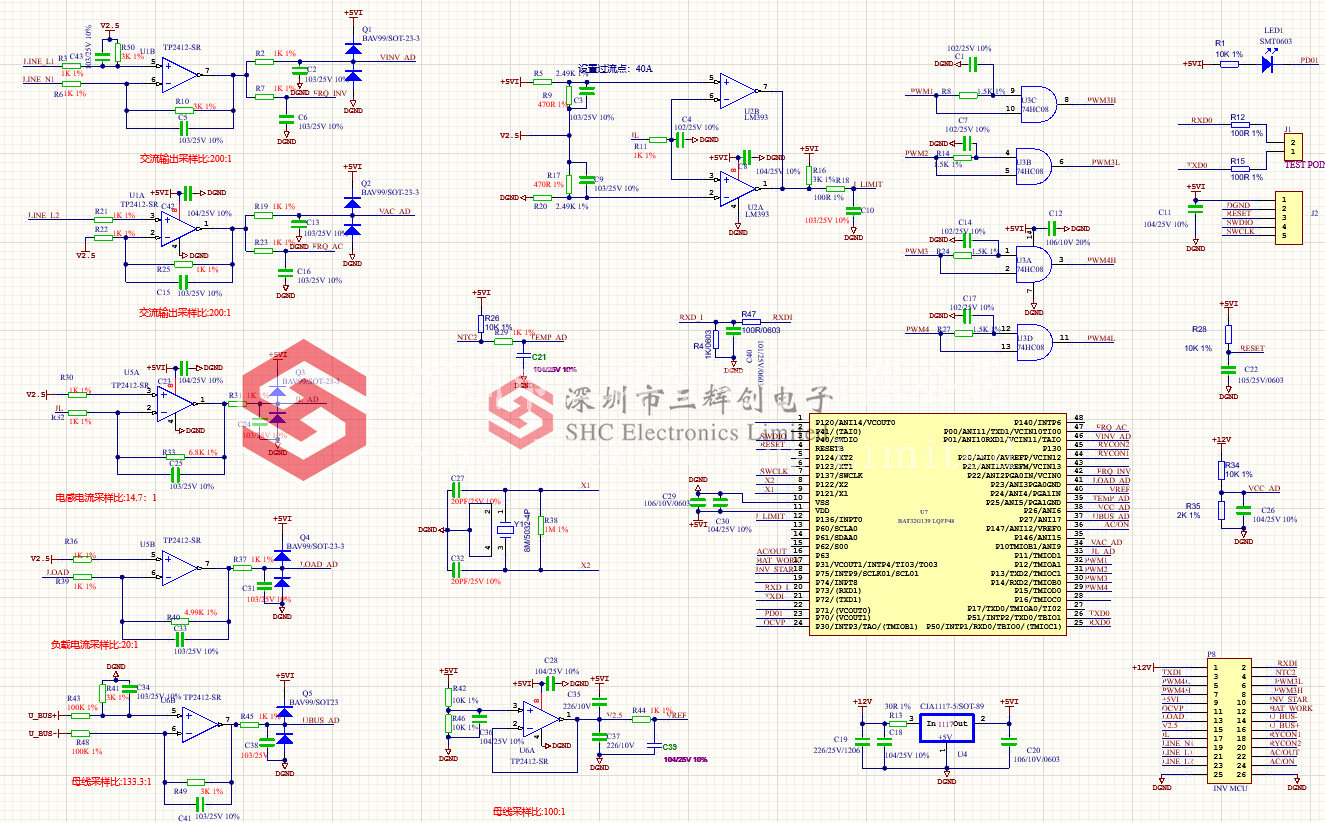

1. Diagrama esquemático del módulo de control de etapa anterior del inversor de almacenamiento de 48V-2KW

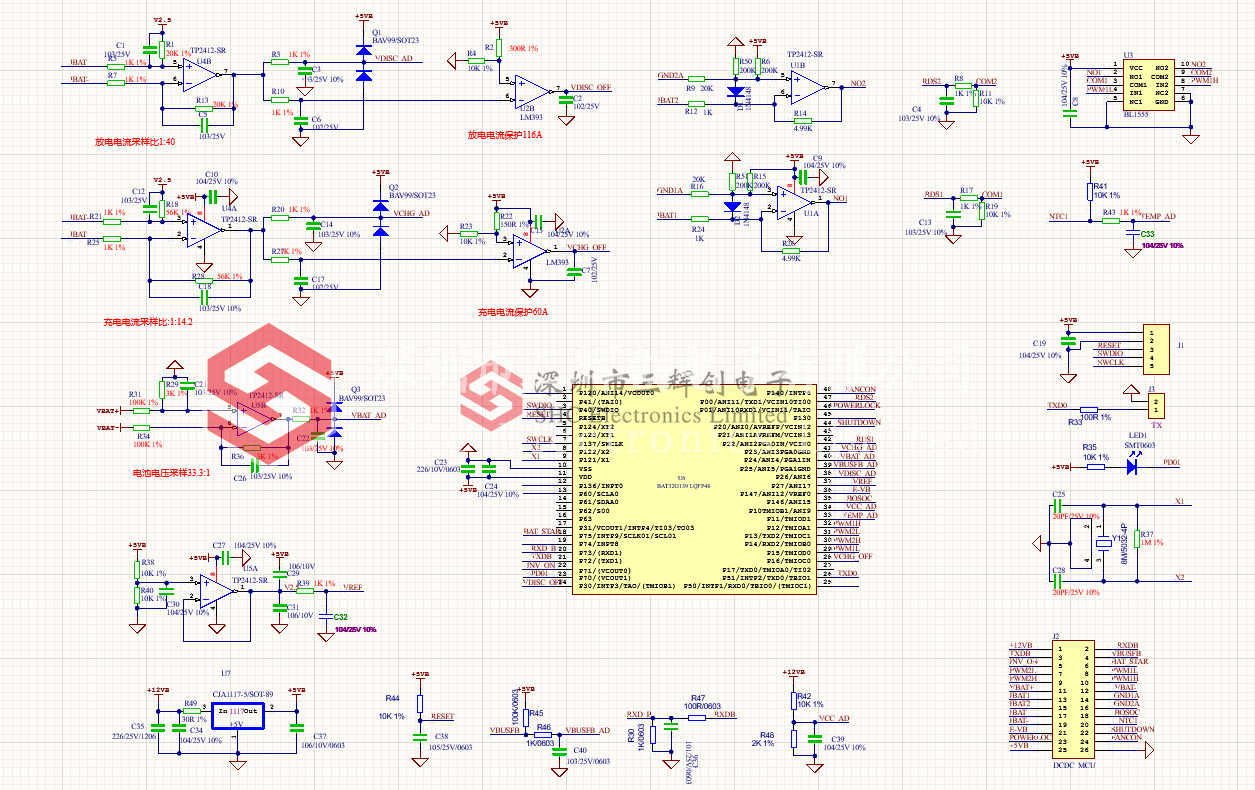

2. Diagrama esquemático del módulo de control de etapa posterior del inversor de almacenamiento de 48V-2KW:

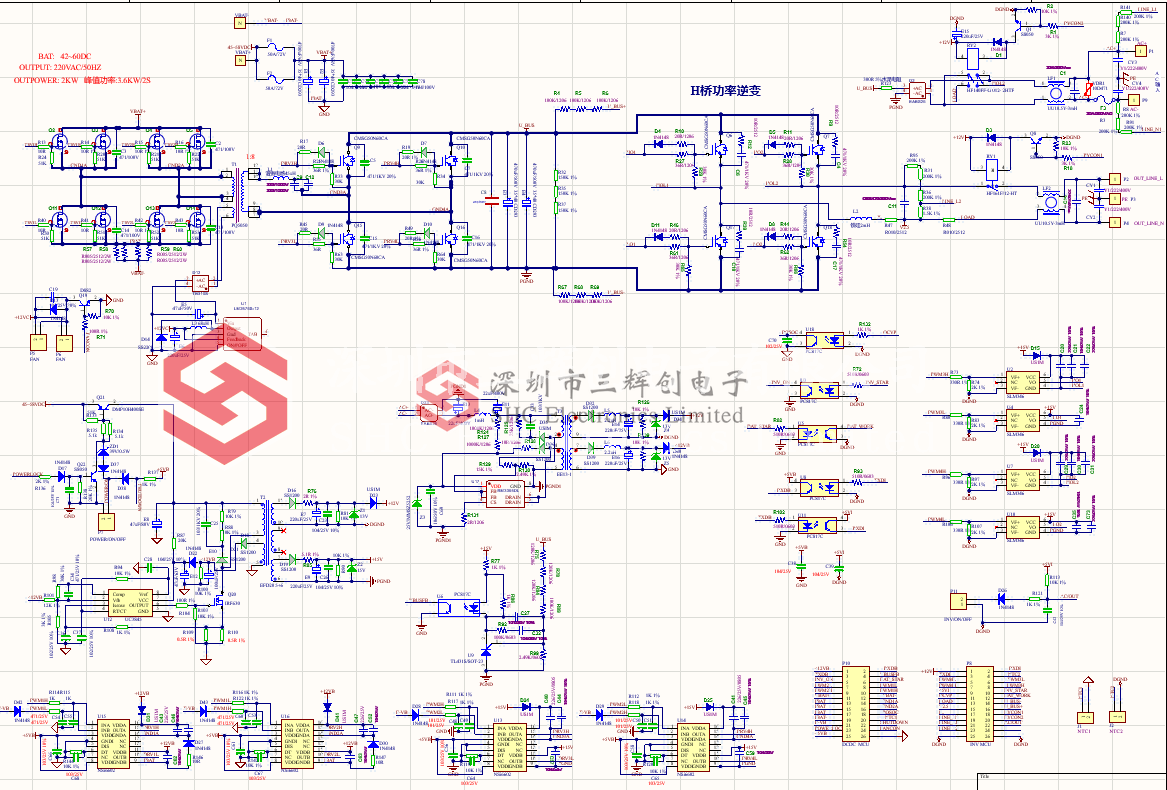

3. Diagrama esquemático de la placa de potencia de interruptor suave bidireccional de 48V-2KW:
Diagrama de diseño de PCB:

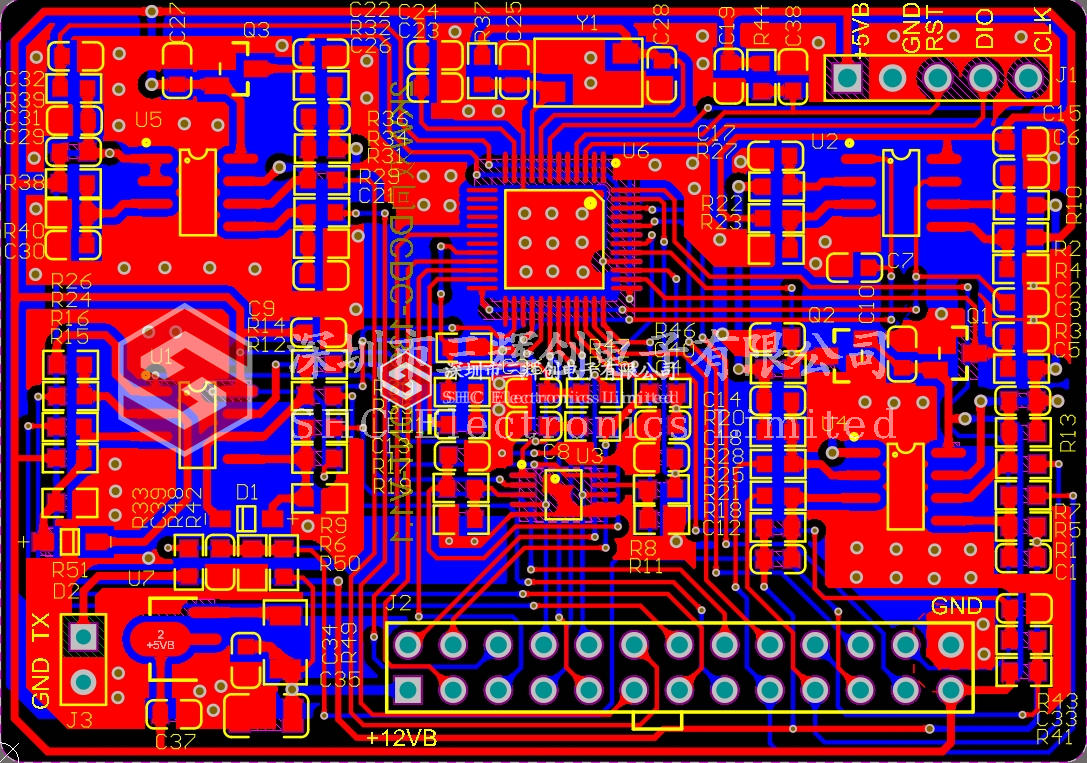

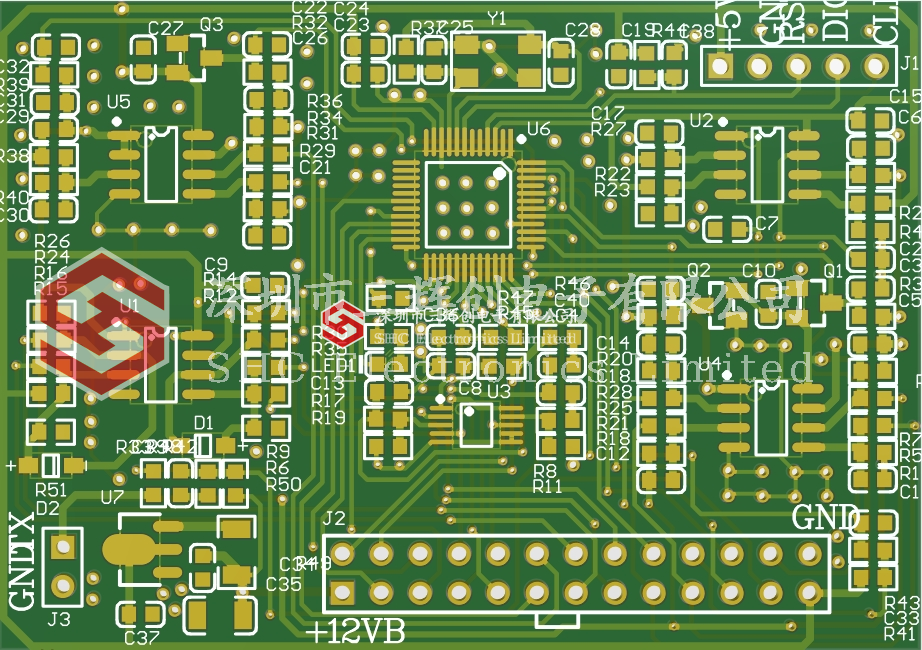

1. Diagrama de diseño del módulo de control de etapa anterior del inversor de almacenamiento de 48V-2KW Layout

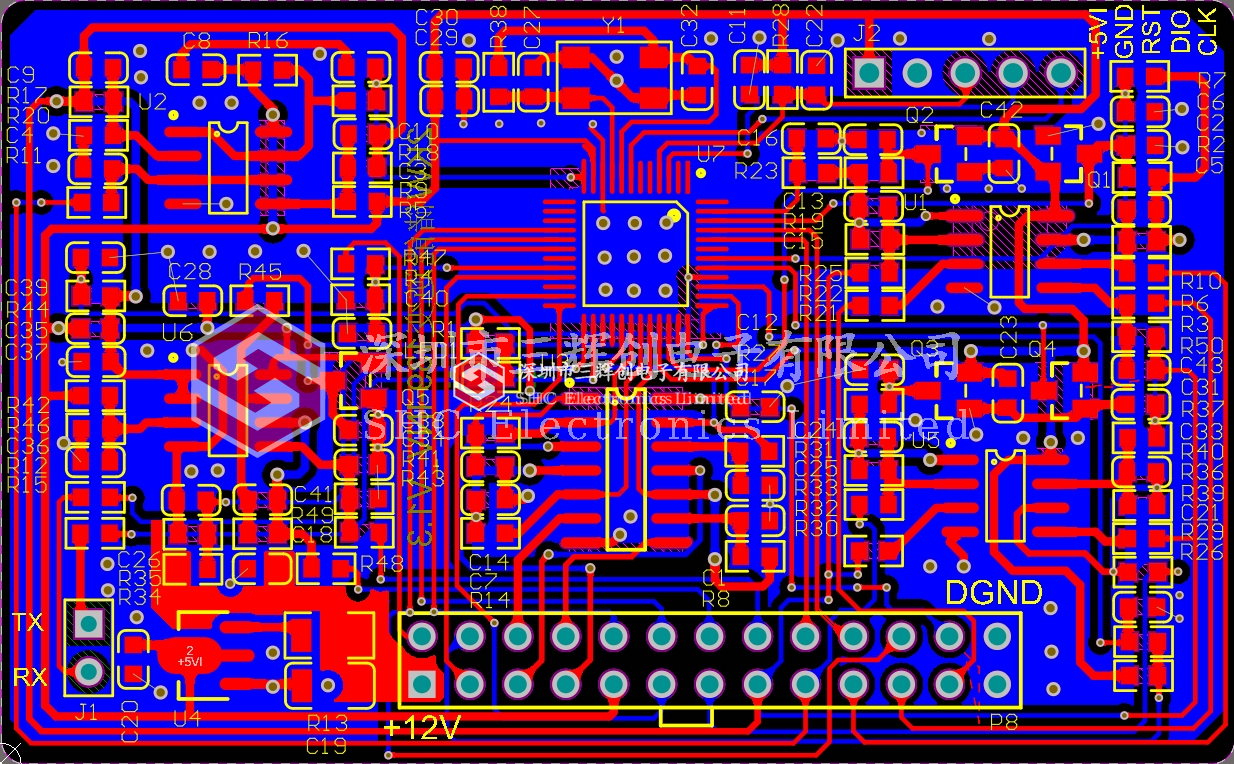

2. Diagrama de diseño del módulo de control de etapa posterior del inversor de almacenamiento de 48V-2KW Layout:

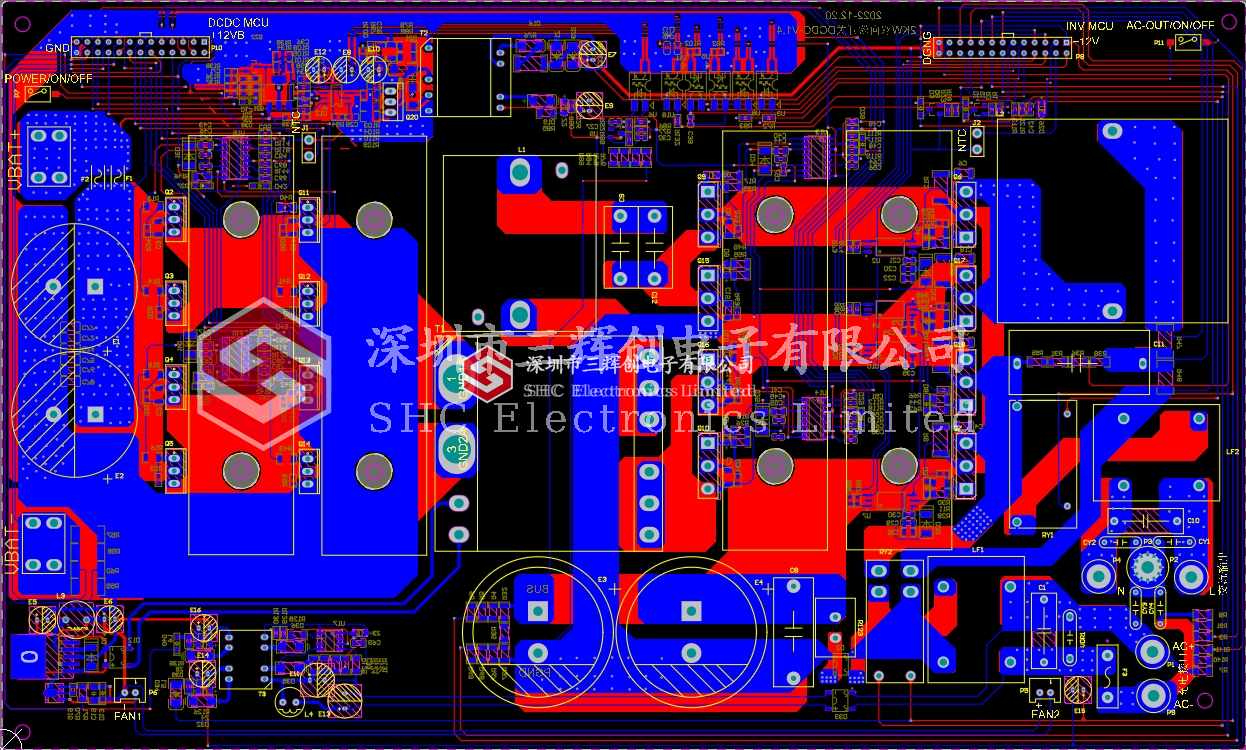

3. Diagrama de diseño de la placa de potencia de interruptor suave bidireccional de 48V-2KW Layout:
Diagrama de simulación de PCB:
1. Diagrama de simulación del módulo de control de etapa anterior del inversor de almacenamiento de 48V-2KW

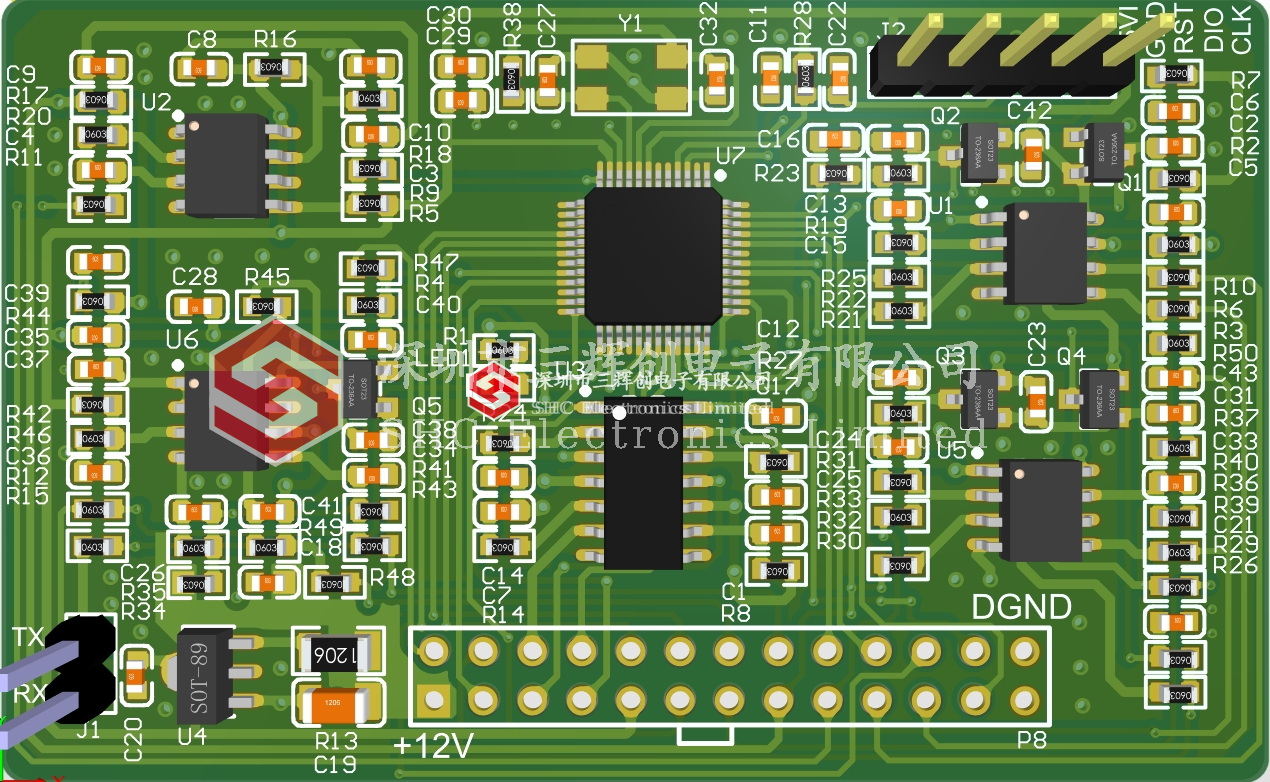

2. Diagrama de simulación del módulo de control de etapa posterior del inversor de almacenamiento de 48V-2KW:

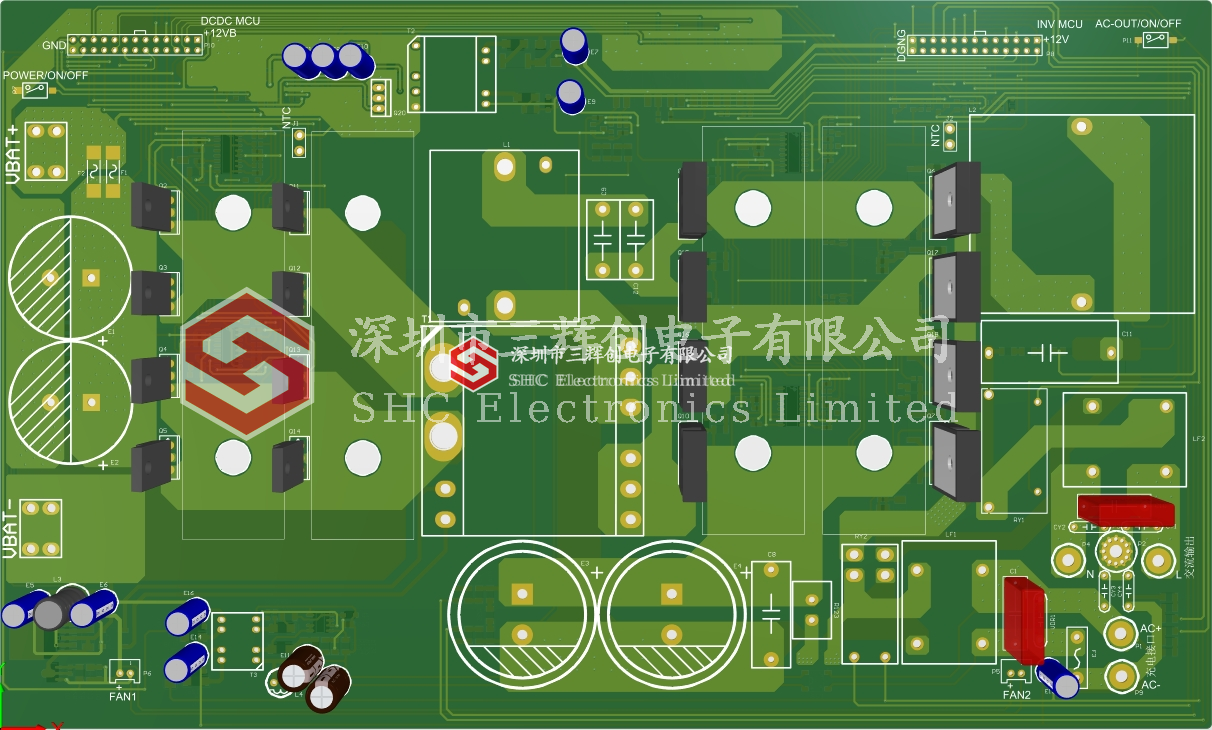

3. Diagrama de simulación de la placa de potencia de interruptor suave bidireccional de 48V-2KW:

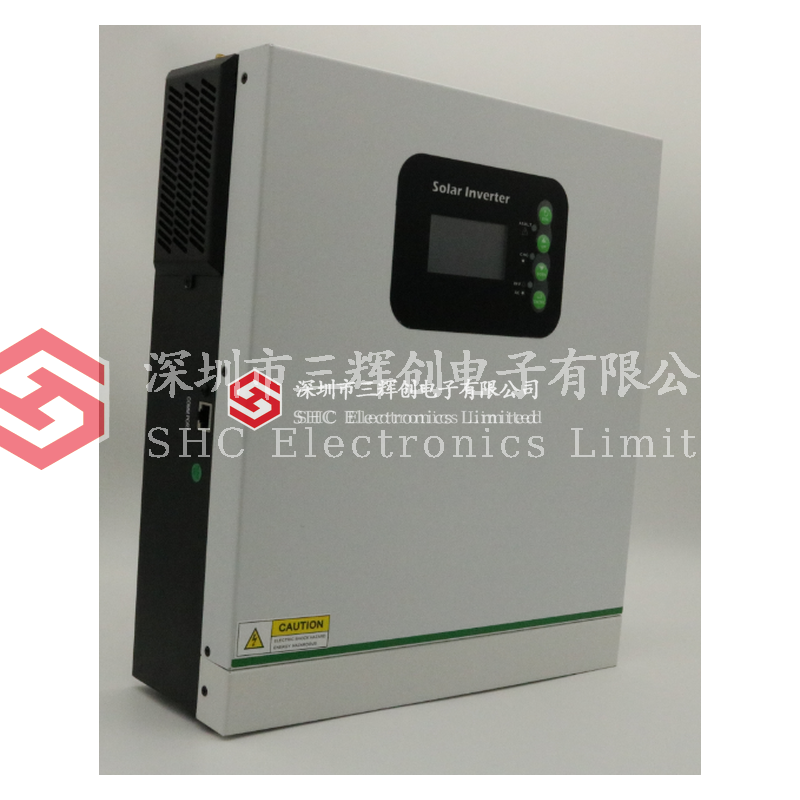

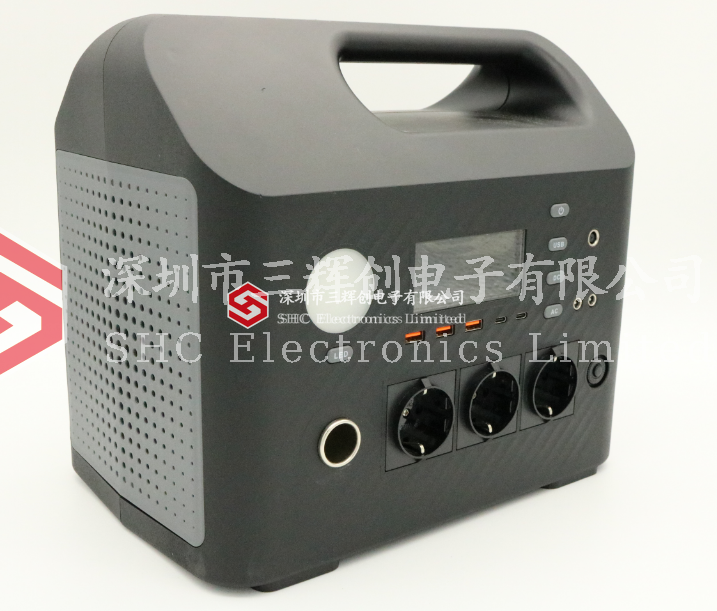

Escenarios de uso:
